水蓄能系统

源牌高效水蓄能系统优势

    ● 经过20余年的发展,集团已有数百项水蓄能工程业绩,保守估计每年为全球用户节约超2亿元的空调采暖运行费用。

    ● 源牌在国内水蓄能工程技术公司中拥有多个天然气三联供耦合蓄能空调技术的工程业绩,在此细分市场的占有率超过70%。

    ● 源牌承建的上海前滩分布式能源中心蓄能装置,为国内单罐容积(2.8万吨)的蓄冷蓄热合用水蓄能装置。

    ● 源牌在国内水蓄冷工程技术公司中拥有多个海外工程业绩,已建成投用的项目获得业主单位高度评价。

    ● 源牌凭借在马来西亚单罐体积近6万吨,世界第二的水蓄冷项目中优异的性能荣膺PETRONAS(马来西亚国家石油公司)A级供应商。

       此项目体积利用率接近93%,斜温层厚度不超过1m,为世界领先水平



源牌高效水蓄能系统原理

 水蓄能系统通过维持尽可能大的蓄水温差并抑制冷热水的混合来获最佳蓄能体积效率(FOM),其中斜温层是影响体积效率最关键的因素,斜温层越薄则体积效率越高。水蓄能系统中最为关键的设备为蓄能装置以及布置于蓄能装置内的布水器。

源牌已成功交付了国内外众多不同外形、尺寸的蓄能装置,已有多种不同构型的高效布水器成功应用于不同场合,在水蓄冷技术方面积累了非常丰富的工程经验,可为客户提供各种水蓄能装置的设计、制造、安装以及系统调试的专业工程技术服务。

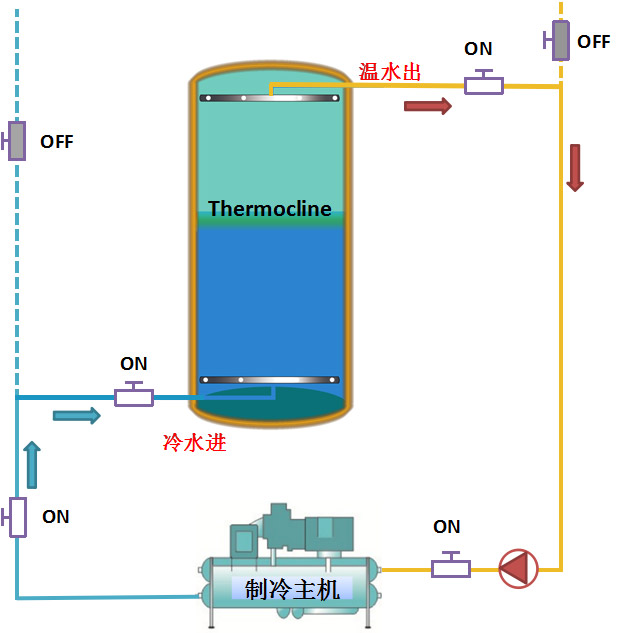

蓄冷模式原理


(注:温水层与冷水层之间为斜温层,用来阻止温水与冷水的掺混)

蓄冷模式:冷冻水从下布水器进入蓄冷槽,密度较大的冷水将会滞留在蓄水槽底部形成冷水层。随着冷冻水不断的充入蓄冷槽、温水不断被抽出蓄冷槽,斜温层将会不断上升,直至冷罐蓄满冷量。

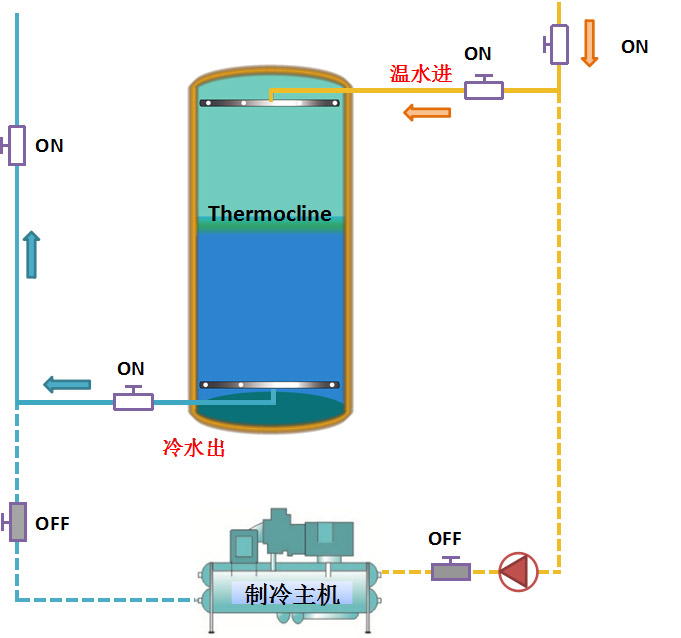

释冷模式原理


(注:温水层与冷水层之间为斜温层,用来阻止温水与冷水的掺混)

释冷模式:蓄冷槽中的冷冻水从下布水器通过水泵送到空调末端系统,从空调末端系统的回水从上布水器回到蓄冷槽中,斜温层不断下降,直至所蓄冷量全部释放。

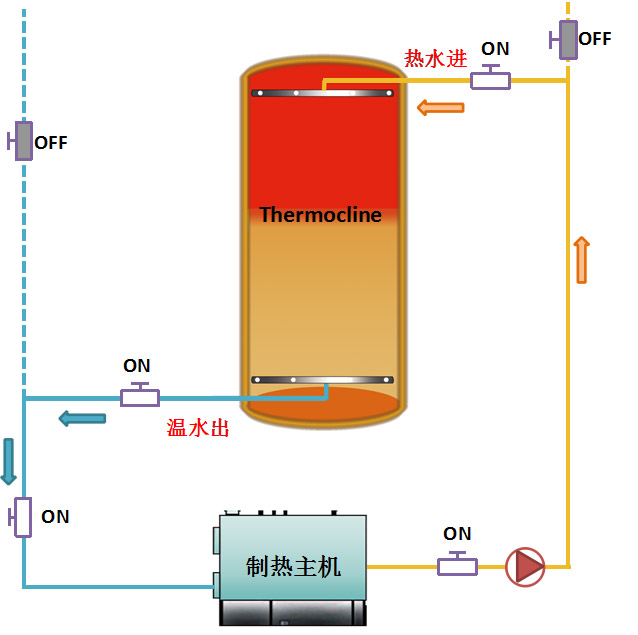

蓄热模式原理


(注:热水层与温水层之间为斜温层,用来阻止热水与温水的掺混)

蓄热模式:热水从上布水器进入蓄热槽,密度较小的热水将会滞留在蓄水槽顶部形成热水层。随着热水不断的充入蓄热槽、温水不断被抽出蓄热槽,斜温层将会不断下降,直至热罐蓄满热量。

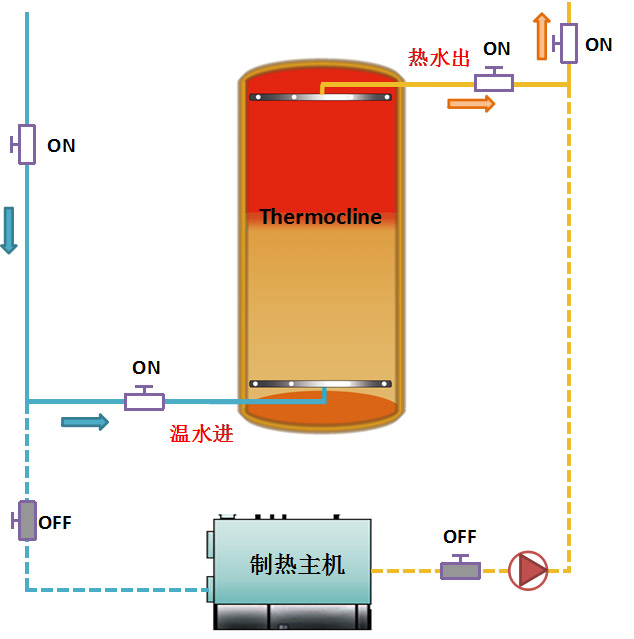

释热模式原理


(注:热水层与温水层之间为斜温层,用来阻止热水与温水的掺混)

释热模式:蓄热槽中的热水从上布水器通过水泵送到空调末端系统,从空调末端系统的回水从下布水器回到蓄热槽中,斜温层不断上升,直至所蓄热量全部释放。
