冰蓄冷系统架构

冰蓄冷系统能源站集中监控系统采用基于西门子工业4.0控制平台的RPC5600控制系统，系统能效管理采用RPRM5600的能源管理软件系统。

冰蓄冷系统架构

管理层：

系统配置数据采集/存储/应用服务器，服务器可选冗余配置，用于高效、可靠的存储能源站数据；配置能源管理系统服务器，用于部署综合能源管理平台软件；配置WEB服务器，用于远程访问，APP应用和云平台数据支持。

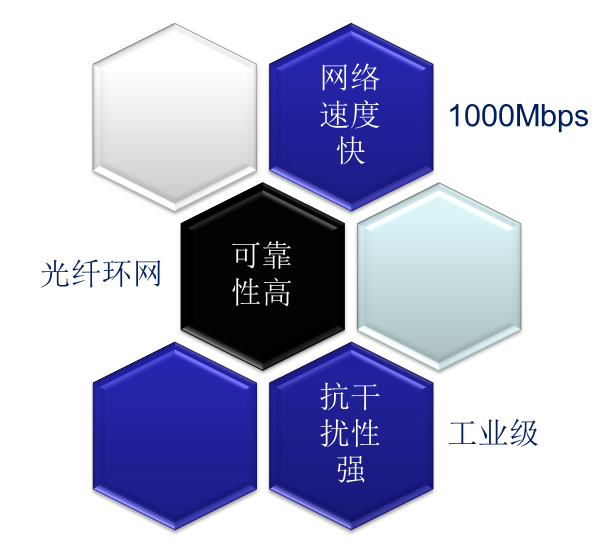

系统网络采用PROFINET工业以太网，支持1000/100Mbps通讯速率，通讯速率高，可靠稳定；对外支持Modbus TCP/IP、OPC通信协议或基于RS485总线的Modbus RTU协议，方便系统集成。

控制层：

控制器采用西门子最新一代控制器S7-1500系列CPU作为控制层核心，可选冗余配置，I/O模块采用ET200 SP，CPU与I/O站之间采用PROFINET以太网通讯，确保通讯的高度可靠。

换热站及辅助设备控制器采用西门子S7-1200系列/SMART-200系列CPU作为设备控制器，采用PROFINET以太网通讯，距离较远的采用光纤路由，确保通讯的高度可靠。

设备层：

智能控制器选用西门子Smart200系列CPU作为控制器，并采用强弱电一体化智能控制柜，具备10M/100M以太网通讯接口、RS485总线通讯接口等标准的通讯接口，满足网络通讯及智能控制器与现场设备通信的要求。

监控系统具备远程WEB访问和手机/PAD访问功能，实现远程移动功能。

系统架构图

系统主要功能

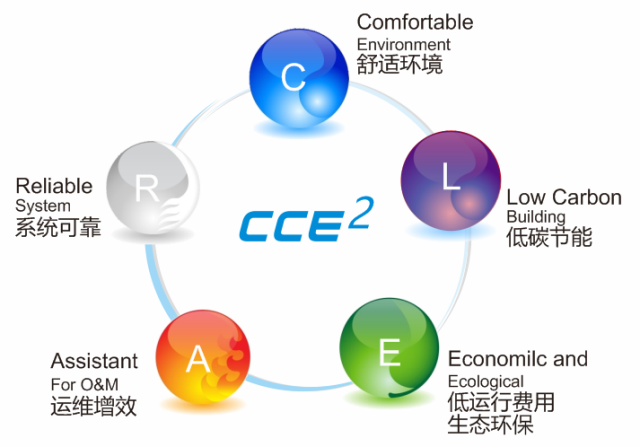

源牌在冰蓄冷技术领域开拓创新，基于对客户“CLEAR”需求环的深入分析，通过机电专业的紧密协同、控制软件自主开发，对能源中心能耗能源进行分门别类的精确计量和管理，在确保建筑环境舒适度的前提下，依靠诸冰蓄冷区域供冷子系统之间的系统运行，实现能源消耗的最大节约目标。我们称之为“CCE2”协同控制解决方案。

为实现整个系统的全自动运行，全面动态实时监控供冷供热系统，根据源牌在国内许多大型区域供冷自控系统中成功应用的经验，设计了系统监视、参数设置、控制策略、参数显示、设备状态、数据记录、故障报警等友好的监控界面。人机界面应易于操作，画面层次由全面到细部点击呈现，新操作员不须看说明书即可了解功能。

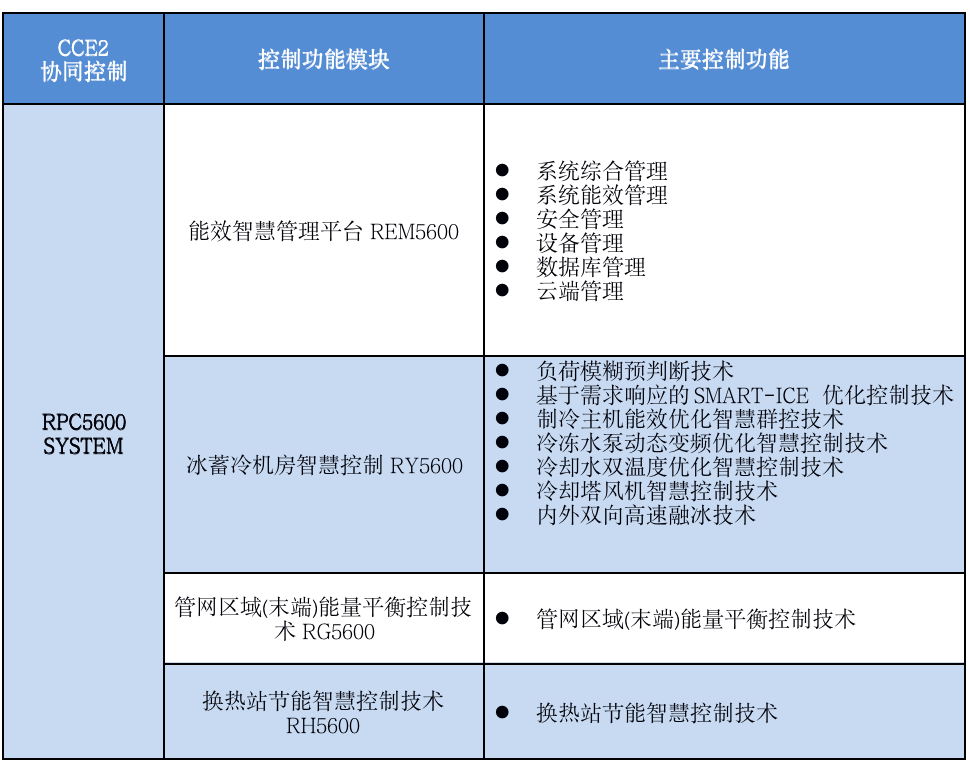

表-能源环境协同控制系统功能模块

 冰 蓄 冷 案 例 分 享

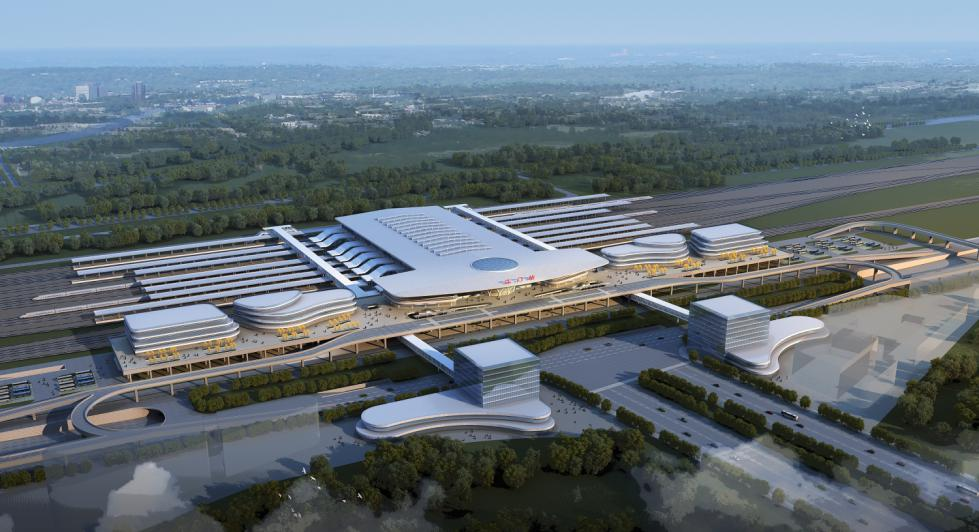

深圳北站

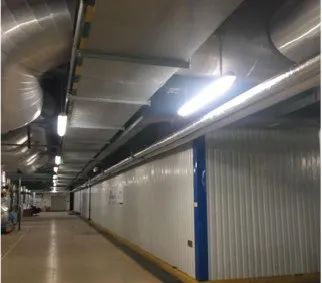

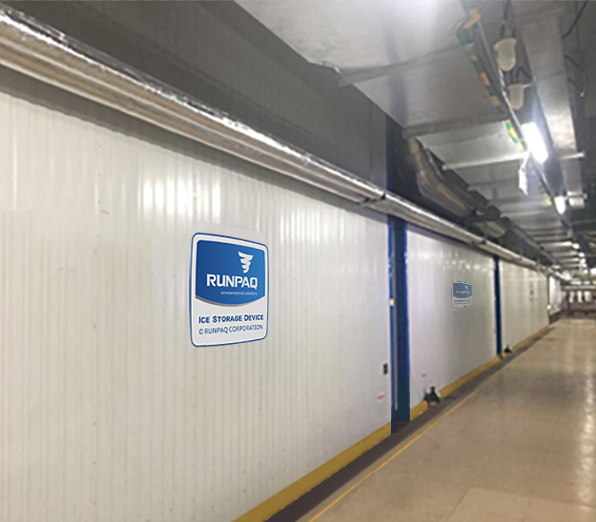

盘管现场图

需求挑战

深圳北站位于中国广东省深圳市龙华区民治街道，是深圳铁路"四主四辅"客运格局的核心车站。总建筑面积为40万平方米。截至2016年5月，深圳北站是深圳市规模最大、接驳功能最为齐全、设备技术最先进、客流量最大的特大型综合铁路枢纽。

源牌解决方案

冷站采用冰蓄冷系统，尖峰负荷：6162RT，冷源配置一台550RT常规主机和四台900RT双工况主机；配置55台源牌不完全冻结式纳米复合盘管，单台蓄冰量362RTH，分装在3个钢制蓄冰槽,总蓄冰量19910RTH。

运行效果

自深圳北站2011年正式投用以来，该运行费用节约35%，取得了较好的经济效益和社会效益。
