连载七| 源牌冰蓄冷技术设计与应用

2022-11-25

冰蓄冷系统工程设计


确定逐时冷负荷

建筑物典型设计日逐时冷负荷的计算与非蓄冷系统类似,可采用合理方法确定,并绘制逐时冷负何分布图。但对间歇运行的空调系统,蓄冷设计需考虑初始降温负荷附加。如影剧院和体育馆等仅在使用时才供冷的系流,在运行开始后的1h内,应考虑满足空调未运行阶段房间得热量所形成的冷负荷;对于夜间不使用空调的场所,应考虑蓄冷空调系统开启初期冷负荷较计算值偏大的特点(对于常规空调系统,这一点不需要格外考虑)。可根据尖峰负荷按冷负荷系数法进行项目逐时负荷估算,见逐时冷负荷系数表:

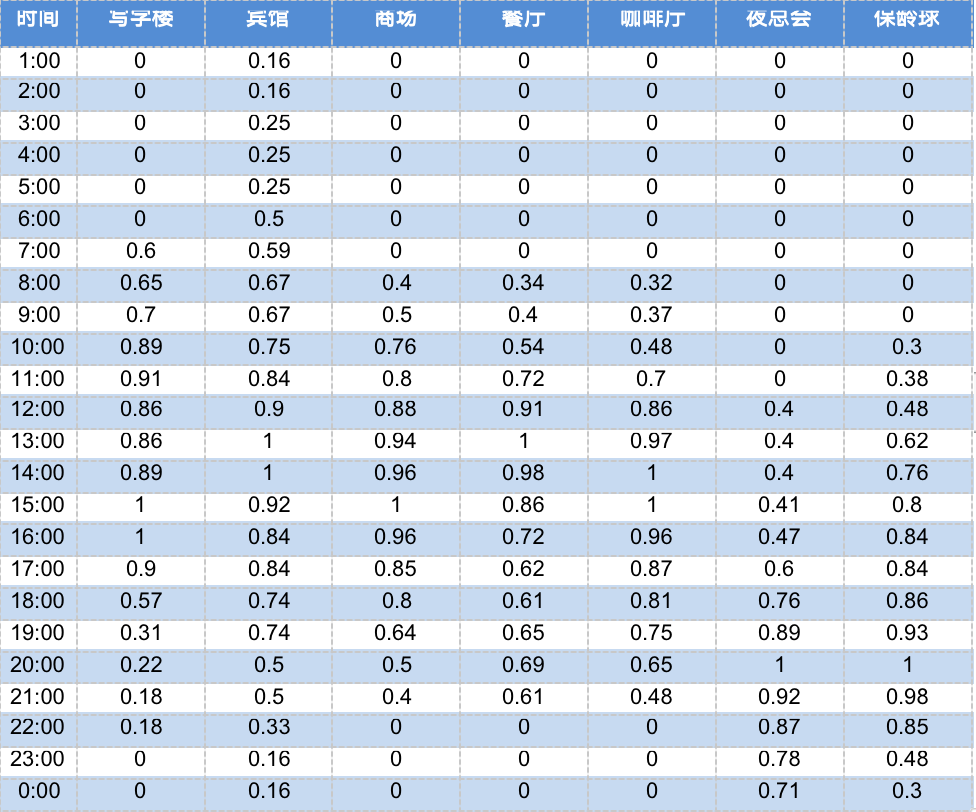

不同功能建筑逐时冷负荷系数表

 640 (1).png


蓄冰模式及蓄冰率的确定

转移多少高峰负荷,储存多少冷量最为经済合理,采用哪一种蓄冷模式?需要考虑的因素包括:建筑物功能、空调负荷分布、电力政策及电价结构、设备容量、机房空间、系統投资概算等。


全量蓄冰与分量蓄冰模式

按照主机与器冷设备参与运行的方式不同,蓄冰模式分为全量蓄冰与分量蓄冰。不同蓄冷模式的特点和适用条件见下表3,系统设计前期需根据项目的整体情况选的合适的蓄冰模式。大部分项目均采用主机优先分量蓄冰模式。



蓄冰率的确定

对于既定的分量蓄冰模式,需要分析和比较不同蓄冰率方案与常规空调的初投资和运行费用,采用静态投资回收期进行方案可行性评价,一般静态投资回收期宜少于5年。

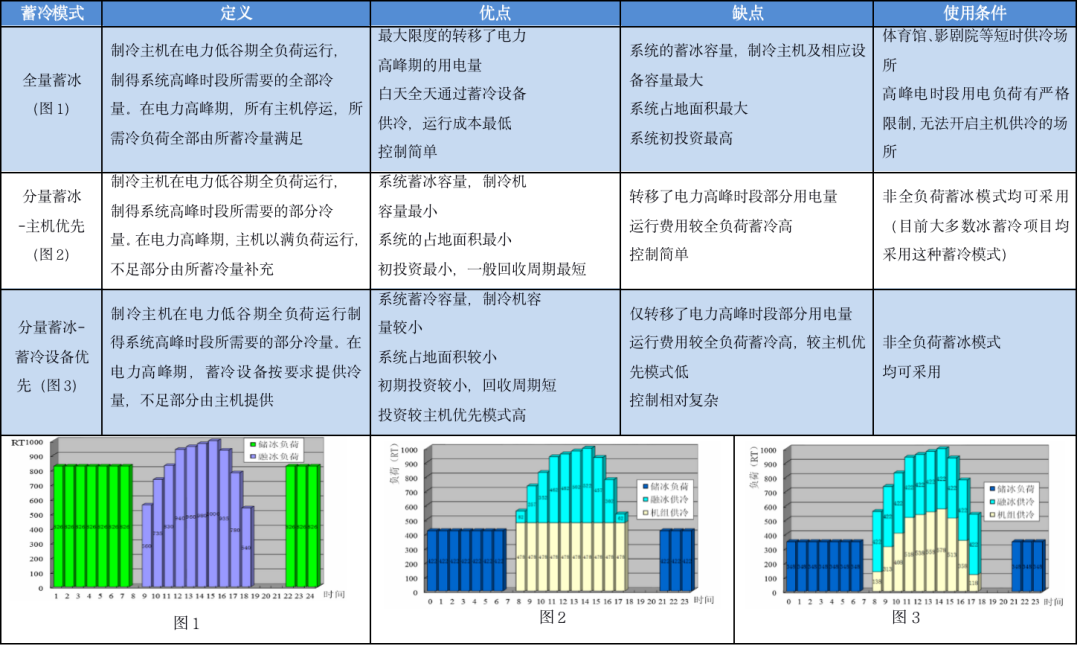

不同蓄冰模式的特点和适用条件

 640 (2).png




 冰 蓄 冷 案 例 分 享

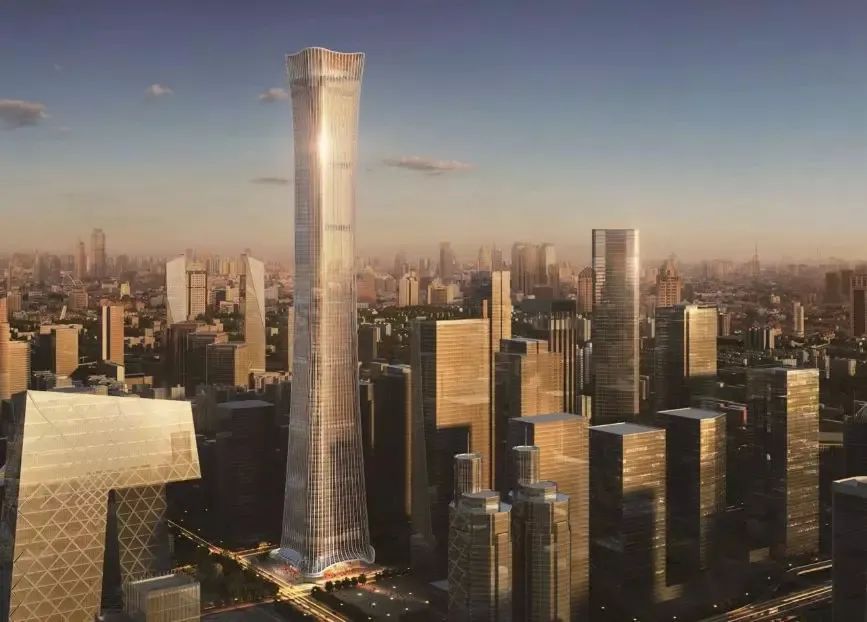

 北京中国尊大厦


需求挑战

●北京新地标,108层528m高,建筑面积43.7万平方米

●冰蓄冷+大温差供冷系统

●蓄冰量:35000RTH

●内区低温送风变风量系统,单风道VAVBOX 2600台

●外区干式风机盘管(联网型温控器)有5400台



源牌解决方案

●暖通系统技术总负责

●RUNPAQ能源环境协同控制技术

●PLC控制技术

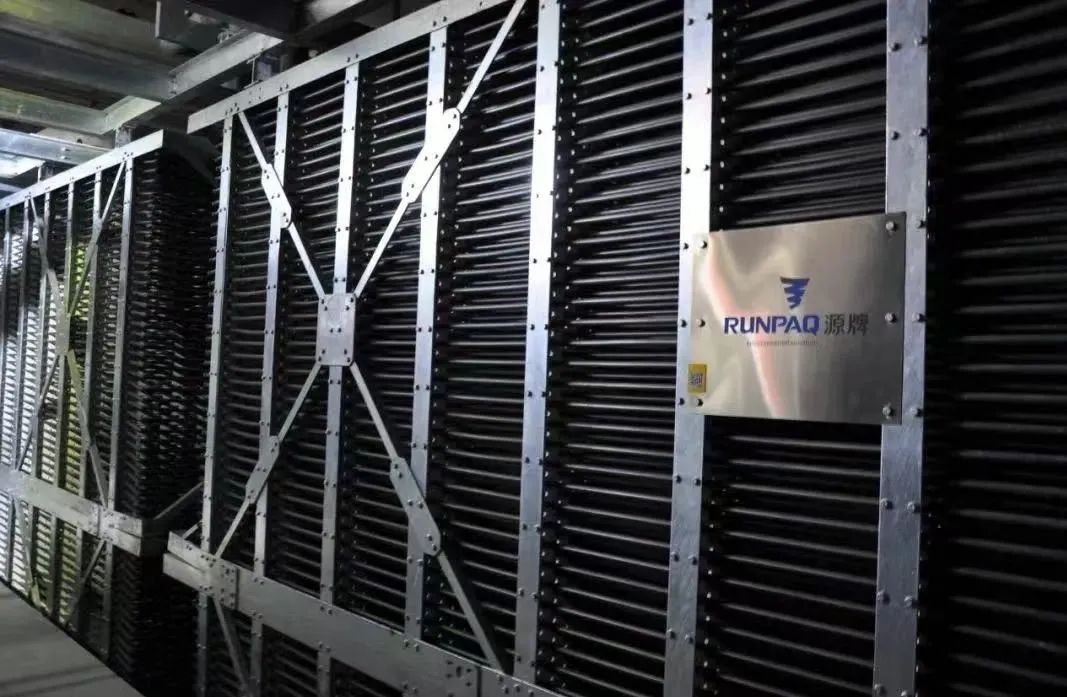

●源牌复合盘管蓄冰装置ITSI-313共115台、变风量末端、变风量智慧控制柜、冷热计量表

●风机盘管时间计费联网型温控器



640 (1).jpg

中国尊制冷机房


运维服务

项目部驻场运维,为大厦提供全方位服务,其中包括给排水系统、暖通空调系统及楼宇自控系统的日常巡检、设备维护、系统调试等维保工作。
