连载六十七| “源牌自控”为中国楼控梦想而来

2022-04-01


当然,中信大厦项目还有一个更上一级的平台——云平台,可以收集所有的数据。就算不依托云平台,“源牌自控”也可以把它们全部集成到一块去,制冷其实就是满足末端的需求,到底要制多少冷,下一阶段要送多少冷,往外提供多少能量,这都跟末端的当前情况有关系。



所以,“源牌自控”做了建筑能量的平衡控制,意思就是把末端的需求反馈到冷源去,冷源根据末端的需求做动态的响应,既不过度送也要保证需求,把末端负荷情况的数据给到冷源的控制中心去。



此外,为了确保机房安全的万无一失,源牌起用了西门子的S7- 412H硬冗余系统,硬冗余的特点是一用一备,并且备用项是处于热备用状态,也就是说它不需要额外启动时间,一旦主机发生任意故障,都可以实现无缝切换,确保系统稳定可靠,不受影响。



制冷之后,便到了送冷环节,也就是水系统的控制。



这一块主要就是保证能量的平衡,各区段设置了单独的回路,保证各区段是一个独立的控制。在各区段里面,假如说Z1区送冷,和其他区没有大的影响,平衡主要集中在这个区段内部。

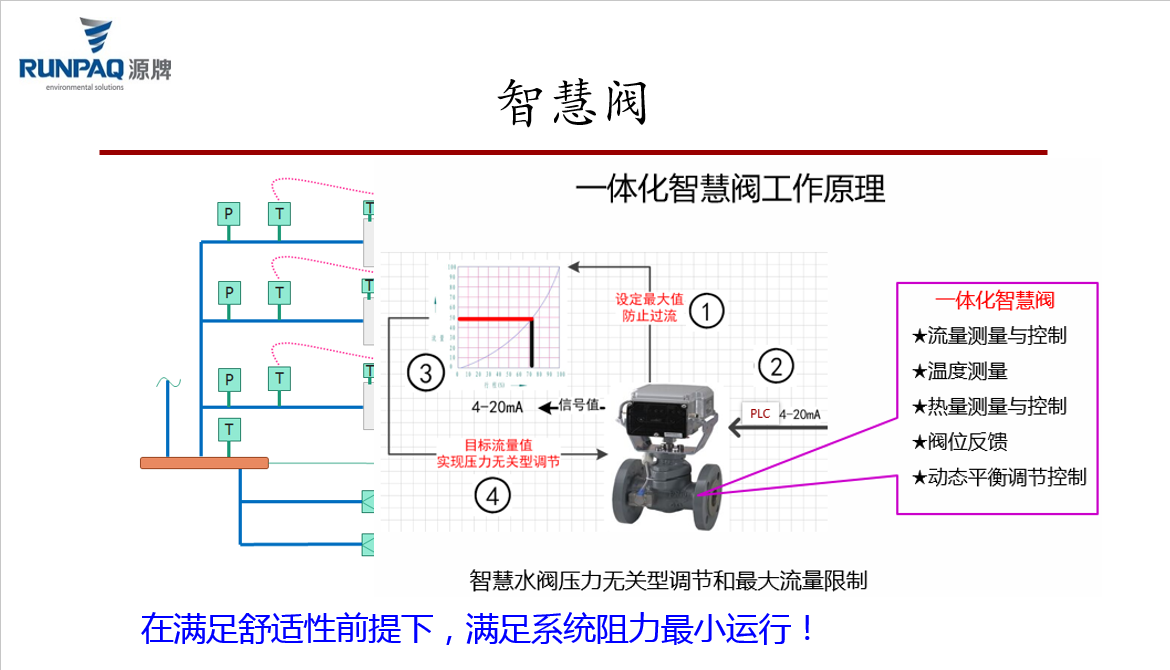

一体化智慧阀



这里,主要用到了智慧阀,等于智慧阀里有一个动态变流量的控制技术,保证末端流量的需求,保证机组的冷量是足够的,能量够了,冷量也就够了。

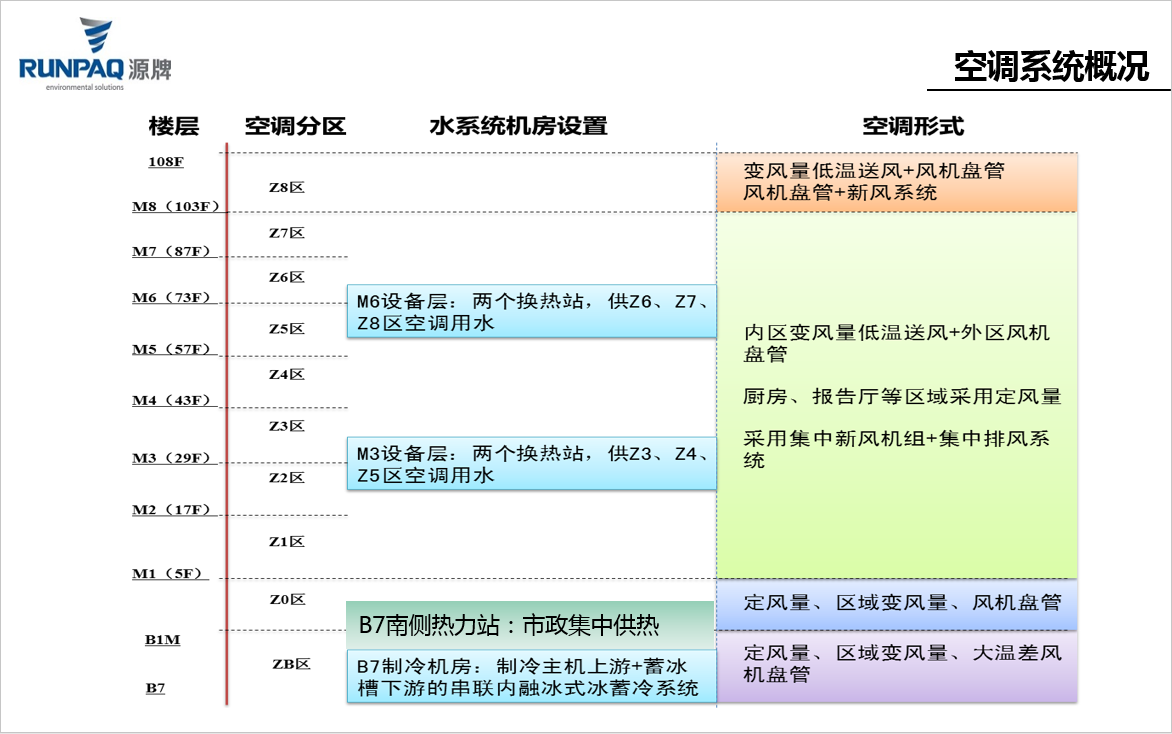

水系统机房设置



在送冷这一块,比如说Z5区,是由M3设备层的换热站送的,换热站根据这个区域的末端智慧阀开启的情况来修正换热站给这个区的送冷或送热回路压差的状态,保证末端总需求和实际送冷的匹配,最大限度降低水泵的能耗,也就是动态平衡变流量的一个控制。末端有自己的需求,满足它自己,在送冷或送热这地方,根据末端需求的情况调整它的输出,也就是一个反馈。

水系统在换热站这一块根据送水温度自适应的控制,很多区域能源站设计的工况,冷站出去的水比如2℃到3℃的水,到末端后是达不到这个值的,实际上比这个值要高。板换到了末端换热站这里,按照设计的工况去控制的话,是很浪费的,所以这里对一次测的水温有一个自适应,保证二次测的水温在合理的工况运行,这是作为节能的措施之一。很多地方都出现这种问题,源牌在这个环节也特别注意。



所以,把遇到的问题,作为控制策略编写了进去,这就是PLC的好处,能够自己编,方便。



送冷或送热关键的就这两点,保持能量的动态平衡和温度的自适应。现在来说末端设备这一块,标准层基本上都是变风量系统,除了个别楼层,比如餐厅、大堂等。最重要的就是变静压和变送风温度的这一套控制系统,这是末端的核心。中信大厦变静压控制和总风量控制都用了,而定静压控制是在故障阶段或特殊时候比如调试阶段应急的控制逻辑,是一个备用手段。



中信大厦采用变静压与总风量相结合,在前期先用定静压模式调试,正式投入使用时,用总风量控制开机,等待温度降低之后,再使用变静压进行精准地调控,以保证舒适度同时做到更低能耗地运行。市场上主流的定静压模式,是在风管里装压力传感器,再根据压力数值来控制频率。因为这个压力值是不变的,所以多有弊病。相比起来,变静压所设定的压力值是动态的,可根据阀门的开度调整压力设定值,再以此为根据进行调频。变静压与总风量结合,实现风系统最小阻力控制,这样的节能效果到底有多好呢?事实证明,系统节能率达到40%~60%。现在,很多设计院都开始采用可变静压模式了。
