连载· 28|《变风量空调系统》——5.2 新型变风量空调智慧控制柜设计选型

2018-01-05



5.2 新型变风量空调智慧控制柜设计选型



5.2.1 RM5600 变风量空调智慧控制柜



    变风量空气处理机组启停与控制采用强弱电一体化设计,变风量空调智慧控制柜内置变频器、变风量智慧控制器、智能电能表(选配)、空气断路器、接触器等主要设备, 实现对变风量空气处理机组的供电及全面控制。该控制柜具有以下控制功能:

1)实现风机的启停和变频控制。

2)实现对电动水阀、电动风阀等执行器以及温度、湿度、静压、CO2PM2.5 等 传感器的监视与控制。

3)配置彩色触摸屏,与变风量智慧控制器连接,实现就地的参数设定与监视。

4)变风量智慧控制器内置变风量控制程序,可实现定静压、变静压、可变静压、 总风量等不同控制策略,设计师和调试人员可根据项目特点进行程序自由配置。

5)内置电能表,自动记录风机耗电量参数;同时采集空气处理机组热量表参数, 可提供空气处理机组能效评价,并将相关数据传输至上位机。

6)控制柜具有自动加班申请功能,即通过触摸屏进行加班申请设置,信息可传至上位机并与冷热源机房进行通信。

7)空调机控制带手自动转换开关,及运行停止指示。

8)变频器采用主流品牌产品,带操作面板,实现手自动切换。

9)通信协议采用 PROFIBUSMODBUSBACnetLONWORKS 等国际通用标准协议。 RM5600 变风量空调智慧控制柜选型配置见表5-13

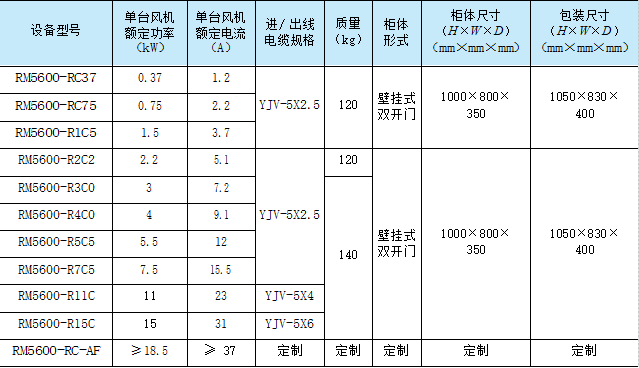

表 5-13RM5600 变风量空调智慧控制柜选型配置表

注:柜内含新型变风量智慧控制器、智能电能表、变频器、空气断路器、接触器等元器件,主要元器件为国内外主流品牌产品。

1. 传感器、检测仪表配置

传感器、检测仪表配置见表 5-14

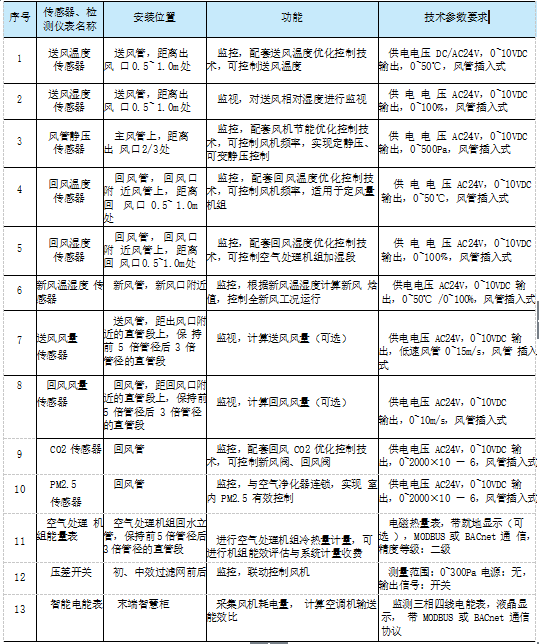

表 5-14传感器、检测仪表配置表




2. 风、水电动阀门配置

风、水电动阀门配置见表 5-15

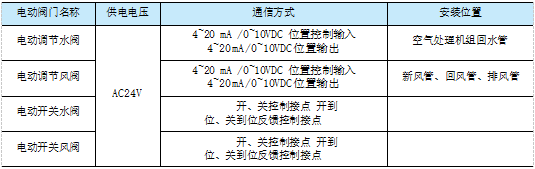

表 5-15风、水电动阀门配置表
